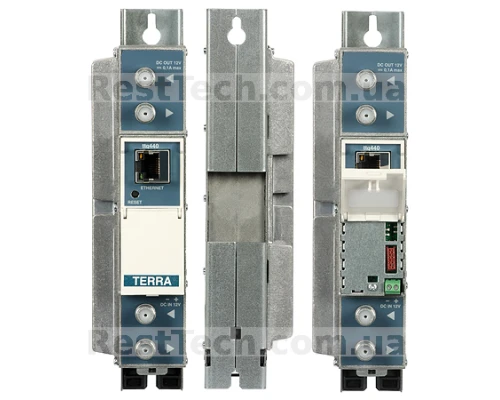

Трансмодулятор з 2xDVB-T/T2/C в 2xDVB-C TERRA ttq420
| Завантаження | Розмір | |
|---|---|---|
| Інструкція | 6.84MB | Завантажити |
| Дані ttq420С | 275.2KB | Завантажити |
TERRA TTQ420 — DVB-T/T2/C → DVB-C трансмодулятор (4 входи → 4 мультиплекси)
TERRA TTQ420 — професійний трансмодулятор, який приймає до чотирьох ефірних/кабельних мультиплексів (DVB-T/T2/C) і формує 4 незалежних суміжних DVB-C мультиплекси. Ідеально підходить для побудови кабельних ТВ-мереж і головних станцій у готелях, житлових комплексах, кампусах та бізнес-центрах. Підтримує AGC, PID-фільтрацію, PCR-рестампінг, редагування PSI/SI, генерацію NIT. Керування здійснюється через веб-інтерфейс і SNMP-моніторинг.
Ви можете переглянути інші моделі модуляторів.
Технічні характеристики
| Параметр | Значення |
|---|---|
| RF-вхід | |
| Частотний діапазон | 47–862 MHz |
| Рівень вхідного сигналу | 40–80 dBµV (тип.) |
| Loop-through | 0 ± 1 dB |
| Стандарти прийому | DVB-T, DVB-T2, DVB-C |
| Модуляції (вхід) | QPSK/QAM/OFDM згідно з DVB-T/T2/C |
| RF-вихід (DVB-C) | |
| Кількість мультиплексів | 4 суміжних DVB-C MUX |
| Діапазон частот | 100–858 MHz, крок 100 kHz |
| Рівень / імпеданс | 90 ± 2 dBµV / 75 Ω |
| MER (типове) | ≥ 40 dB |
| Модуляція DVB-C | QAM16 / 32 / 64 / 128 / 256 |
| Ширина каналу / символьна швидкість | 4…8.3 MHz / ~3.5–7.2 Msym/s |
| Макс. бітрейт на мультиплекс | до 53 Mbps |
| Регулювання рівня | 0…-15 dB, крок 1 dB |
| Зворотні втрати / перешкоди | ≥ 14 dB @47 MHz; рівень перешкод <-60 dB |
| Обробка та керування | |
| Функції TS | AGC, PID-фільтрація (необмежена), PCR-рестампінг, редагування PSI/SI, генерація NIT |
| Керування | Веб-інтерфейс (RJ-45), SNMP-моніторинг |
| Живлення і механіка | |
| Живлення | 12 V DC (від шасі/адаптера), типове споживання див. шасі |
| Монтаж | DIN-рейка або стіна |
| Робоча температура | 0…+50 °C |
| Габарити / вага | близько 48.5 × 198 × 112 мм / ~0.9 кг |
Опис та сфера застосування
TERRA TTQ420 — оптимальний вибір для створення цифрових кабельних мереж у готелях, бізнес-центрах та житлових комплексах. Чотири незалежні мультиплекси дозволяють гнучко групувати телеканали та оптимізувати навантаження без втрати якості.
Пристрій легко інтегрується у головні станції та спрощує масштабування мережі завдяки віддаленому керуванню та SNMP-моніторингу.
