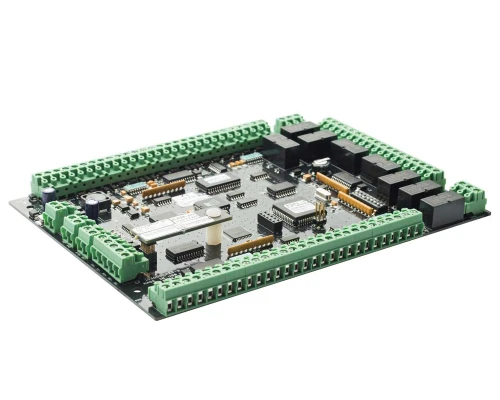

Контролер Apollo AIM-4SL

Інтерфейсний модуль/контролер AIM-4SL належить до типу "універсальних мережевих" контролерів, призначений як для прямого керування сегментом СКУД з 2-х або 4-х точок доступу з програмного комплексу APOLLO. У цьому разі AIM-4SL безпосередньо підключається до комп'ютера за інтерфейсом RS-232 через модуль ASM-23, що встановлюється на платі контролера, або по Ethernet через ENI-100.

   Також контролер AIM-4SL може виконує роль підлеглого інтерфейсного модуля у СКУД середнього і великого масштабу і підключається не безпосередньо до комп'ютера, а до одного з центральних контролерів: AAN-100, AAN-32S або AAN-32N. В такому випадку, програмування і управління AIM-4SL здійснюється за допомогою ПК з програмним  продуктом APOLLO через будь-який із зазначених центральних контролерів. Таке рішення забезпечує підвищену надійність за рахунок дворівневого апаратного резервування баз даних і логіки роботи системи. До центральних контролерів AIM-4SL під'єднується  через RS-485 через встановлюваний на ньому окремий модуль ASM-48, або через Ethernet через модуль ENI-100.
      За рахунок вбудованої Flash-пам'яті є можливість зберігати в AIM-4SL інформацію про призначені для користувача карти і події, що відбуваються на пристроях, підключених до AIM-4SL. Об'єм пам'яті дає змогу зберігати 20000 карт/7000 подій. AIM-4SL здатний працювати в автономному режимі, за відсутності зв'язку з комп'ютером, оскільки, окрім номерів карток, зберігає режими роботи зчитувачів, список часових зон і рівнів доступу. Годинник реального часу, встановлений на платі AIM-4SL, забезпечує прив'язку подій, що відбуваються в системі, до часу, навіть якщо AIM-4SL працює в автономному режимі.
   До AIM-4SL можна під'єднати 4 зчитувачі, клавіатури або 4 здвоєних пристрої зчитувач + клавіатура з інтерфейсами wiegand або clock-and-data. AIM-4SL підтримує більшість поширених на даний момент типів зчитувачів: proximity, smart, біометричних тощо. На кожному зі зчитувачів AIM-4SL дає змогу використовувати картки з 8-ма різними кодами організації (facility code).Один AIM-4SL може керувати 2 точками доступу в режимі вхід/вихід за зчитувачем або 4 точками в режимі вхід за зчитувачем, вихід за кнопкою.

   Користувач має можливість вибору типу вихідного реле: або будуть використовуватися 8 реле, встановлених на платі AIM-4SL, або будуть підключені зовнішні цифрові релейні модулі ADA-10 або ADA-11.
    Для виконання охоронних функцій можна використовувати 4 контрольовані входи (тип NC), розташовані на платі самого модуля/контролера AIM-4SL. Якщо потрібна більша кількість охоронних шлейфів, в одній системі з AIM-4SL можна використовувати охоронні панелі AIO-168 і AIO-16 (на 16 контрольованих входів NO або NC).

    Контролер AIM-4SL крім стандартних режимів доступу підтримує функцію зонального контролю повторного входу (antipassback). Під час автономної роботи AIM-4SL, розмір зони обмежений 2-ма дверима (4 зчитувачі). Під час роботи під керуванням центральних контролерів AAN-100 або AAN-32N з'являється ще тимчасовий antipassback, а зональний розширюється до 32 або 96 зчитувачів. Для систем середнього і великого масштабу підвищений ступінь безпеки і надійності забезпечується за рахунок поділу функцій ухвалення рішення і управління виконавчими пристроями між центральними контролерами і периферійними модулями/контролерами AIM-4SL.

    Для запобігання інтелектуальному злому і спробам цілеспрямованого виведення з ладу системи шляхом несанкціонованого використання каналів зв'язку, модуль/контролер AIM-4SL може використовувати спеціальні режими роботи. Для унеможливлення маніпулювання системою шляхом проникнення у внутрішні канали зв'язку можна використовувати шифрування трафіку між центральними контролерами та AIM-4SL

ОСОБЛИВОСТІ ТА МОЖЛИВОСТІ

• пам'ять до 20'000 карт і до 7'000 подій
• 255 рівнів доступу
• 127 часових зон /100 свят/ до 6 інтервалів у кожній часовій зоні
• до 38 рівнів доступу, призначених на одну карту
• зональний контроль повторного входу (як самостійний контролер)
• зональний і тимчасовий контроль повторного входу (під керуванням центральних контролерів)
• до 4 зчитувачів/клавіатур із форматом wiegand або clock-and-data (proximity, smart, біометричних тощо)
• до 4 релейних виходів керування замком
• до 4 додаткових релейних виходів
• до 8-ми кодів організації (facility code)
• під'єднання до 16-ти зовнішніх цифрових релейних модулів ADA-10/11
• 12 входів (4 дверні контакти, 4 кнопки виходу, 4 додаткові)
• можливість заміни інтерфейсних драйверів безпосередньо на об'єкті
• годинник реального часу
• можливість оновлення вбудованого програмного забезпечення, що зберігається у флеш-пам'яті, безпосередньо на об'єкті
• інтерфейс для зв'язку з комп'ютером:
• RS-232 (з апаратним драйвером ASM-23)
• Ethernet (з апаратним драйвером ENI-100)
• інтерфейс для зв'язку з центральними контролерами AAN-100, AAN-32S або AAN-32N:
• RS-485 (з апаратним драйвером ASM-48)
• Ethernet (з апаратним драйвером ENI-100 або конвертером ENI-110)
• світлодіодна індикація для відображення роботи та діагностики системи
