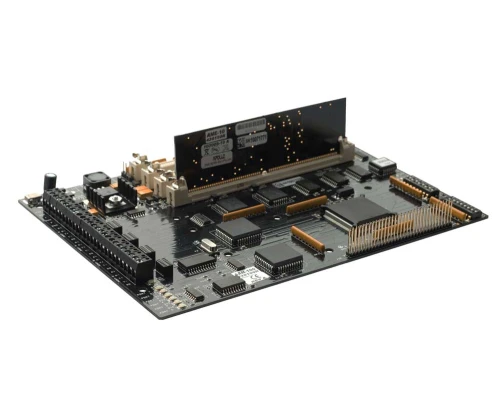

Контролер Apollo AAN-100

Контролер AAN-100 забезпечує повний набір функцій для здійснення контролю доступу та дистанційного керування системами технічної безпеки. База даних карт і подій зберігається у власній пам'яті контролера AAN-100. Кілька контролерів AAN-100 можуть бути об'єднані в систему для керування кількома тисячами зчитувачів карт і охоронних зон. Загальний розмір системи обмежується тільки можливостями мережі та програмного забезпечення комп'ютера.

  Контролер AAN-100 належить до типу "універсальних мережевих" контролерів і працює під керуванням програмних комплексів APOLLO, а в разі порушення зв'язку переходить в автономний режим керування системою.
  Контролер AAN-100 підтримує роботу з централізованою і розподіленою базою даних. Після програмування контролер і віддалені модулі працюють незалежно від комп'ютера, а з'єднання з ним потрібне тільки для відстеження поточних подій і передавання звітів про події в базу даних. Вся інформація щодо надання доступу та інших функцій зберігається у внутрішній пам'яті AAN-100 - для виконання цих операцій не потрібен постійний зв'язок з комп'ютером.

  Контролер AAN-100 під'єднується до комп'ютера через Ethernet - через встановлений на платі контролера модуль ANI 100. або через інтерфейс RS-232 - через встановлений на платі контролера модуль ASI 1 Контролер AAN-100 не має ні релейних виходів, ні тривожних входів, їх можна встановити в максимально захищеному місці на значній відстані від керованих ними виконавчих пристроїв (замків, турнікетів, шлагбаумів) і охоронних зон.

У системі контролер AAN-100 виконує роль електронного логічного пристрою. Усі функції, пов'язані з під'єднанням зчитувачів СКУД, функції прямого керування виконавчими пристроями, охоронними шлейфами, здійснюються через проміжні інтерфейсні модулі/контролери АIM-1SL/2SL/4SL, що під'єднуються до них. Система забезпечує роботу зі зчитувачами різних технологій.
Загалом підтримується до 32 зчитувачів на один контролер AAN-32N. База даних карт і подій може зберігатися одночасно в центральних контролерах AAN-32N і під'єднаних до них модулях/контролерах АIM-1SL/2SL/4SL. Самі модулі під'єднуються до контролера AAN-100 за інтерфейсом RS-485 або через локальну мережу Ethernet, з огляду на реальну ситуацію на об'єкті та бажання замовника. Таким чином, за допомогою системи контролю доступу Apollo можливі три рівні дублювання бази даних.

Охоронні шлейфи підключаються до охоронних панелей АIO-168/16 по 16 зон кожна - всього до 512 шлейфів на один контролер AAN-100. Також є можливість використовувати до 32-х релейних панелей AIO-8 на 8 релейних виходів - всього до 256 керованих релейних виходів, плюс ще під'єднання додаткових охоронних шлейфів "NC" типу на інтерфейсних модулях/контролерах АIM-1SL/2SL/4SL з розрахунку 1 зчитувач - 1 додатковий вхід.

Контролер AAN-100 підтримує роботу до 4-х панелей відображення стану охоронної сигналізації ASA-72 на панелях AIO-168/16 або стану загороджувальних пристроїв (двері, турнікет тощо), під'єднаних через модулі АIM-1SL/2SL/4SL до AAN-100. Для керування доступом на поверхи можна використовувати до 4-х спеціалізованих ліфтових модулів AIM-1ELE.

ОСОБЛИВОСТІ ТА МОЖЛИВОСТІ

• динамічно розподілена оперативна пам'ять (1 Мб):
• до 139729 карт
• до 65535 подій
• розширення оперативної пам'яті (до 2Мб):
• до 297016 карт
• до 65535 подій
• 255 рівнів доступу / 255 груп охоронних зон
• 127 часових зон /100 свят/ до 6 інтервалів у кожній часовій зоні
• до 38 рівнів доступу, призначених на одну карту
• управління терміном дії картки
• механізм внутрішніх змінних
• зональний і часовий контроль повторного входу
• до 32 зчитувачів карток (магнітних, proximity, smart, біометричних тощо)
• зчитувачі підключаються через інтерфейсні модулі/контролери AIM-1SL/2SL/4SL
• до 512 шлейфів охоронної сигналізації (на AIO-168/16)
• до 32 додаткових охоронних шлейфів NC (на AIM-1SL/2SL/4SL)
• до 32 релейних виходів керування замком (на AIM-1SL/2SL/4SL)
• до 256 керованих релейних виходів (на AIO-168/8)
• до 32 додаткових релейних виходів (на AIM-1SL/2SL/4SL)
• інтерфейс для зв'язку з комп'ютером: Ethernet (використовуючи модуль ANI-100)
• інтерфейс для зв'язку з периферійними пристроями: Ethernet (використовуючи модулі ENI-110), RS-485 (використовуючи драйвери ASM-48)
• керування ліфтовим обладнанням (використовуючи модуль AIM-1ELE)
• підтримка 4 панелей відображення стану охоронної сигналізації ASA-72
• тимчасовий і зонний "antipassback" за 32-ми зчитувачами (контроль повторного входу карти, що вже пройшла в зону)
• режим "вхід під примусом" - прихована тривога під час проходу під загрозою (у разі використання PIN-коду на додачу до зчитування картки)
• режим доступу за двома картками (правило 2-х осіб)
• режим доступ із супроводом (Visitor-Escort)
• можливість обмеження максимальної та/або мінімальної кількості осіб у приміщенні та групі приміщень (зоні)
• програмування складних реакцій:
• спрацьовування реле на будь-якому периферійному модулі в разі отримання сигналу на тривожному вході іншого модуля
• автоматичне маскування/розмаскування сигналу тривоги
• зміна режиму зчитувача
• спрацьовування релейного виходу відповідно до часової зони та/або сигналу на вході, тощо.
• керування ліфтом із реакцією на вибір поверху
• автоматичне встановлення/зняття з охорони в разі читання картки тощо.
• батарея для аварійного зберігання бази даних у разі вимкнення зовнішнього живлення
• світлодіодна індикація для відображення роботи та діагностики системи

ОСОБЛИВОСТІ ТА МОЖЛИВОСТІ

• динамічно розподілена оперативна пам'ять (1 Мб):
• до 139'729 карт
• до 65'535 подій
• розширення оперативної пам'яті (до 8 Мб):
• до 1'240'734 карт
• до 65'535 подій
• 255 рівнів доступу / 255 груп охоронних зон
• 127 часових зон /100 свят/ до 6 інтервалів у кожній часовій зоні
• до 38 рівнів доступу, призначених на одну карту
• управління терміном дії картки
• механізм внутрішніх змінних
• зональний і часовий контроль повторного входу
• до 96 зчитувачів карток (магнітних, proximity, smart, біометричних тощо)
• зчитувачі підключаються через інтерфейсні модулі/контролери AIM-1SL/2SL/4SL
• до 512 шлейфів охоронної сигналізації (на AIO-168/16)
• до 96 додаткових охоронних шлейфів NC (на AIM-1SL/2SL/4SL)
• до 96 релейних виходів керування замком (на AIM-1SL/2SL/4SL)
• до 256 керованих релейних виходів (на AIO-168/8)
• до 96 додаткових релейних виходів (на AIM-1SL/2SL/4SL)
• інтерфейс для зв'язку з комп'ютером:
• RS-232 (використовуючи модуль ASI-1 з драйвером ASM-23)
• Ethernet (використовуючи модуль ANI-100)
• інтерфейс для зв'язку з периферійними пристроями:
• RS-485 (використовуючи драйвери ASM-48)
• Ethernet (використовуючи модулі ENI-110)
• керування ліфтовим обладнанням (використовуючи модуль AIM-1ELE)
• підтримка 4 панелей відображення стану охоронної сигналізації ASA-72
• батарея для аварійного зберігання бази даних у разі вимкнення зовнішнього живлення
• світлодіодна індикація для відображення роботи та діагностики системи

Для запобігання інтелектуальному злому і спробам цілеспрямованого виведення з ладу системи шляхом руйнування каналів зв'язку, контролер AAN-100 може використовувати спеціальні режими роботи шифрування трафіку між контролерами і периферійними модулями. Для унеможливлення несанкціонованого керування виконавчими пристроями (замками, турнікетами тощо) шляхом отримання доступу до каналів електроживлення, можна використовувати з модулями/контролерами АIM-1SL/2SL/4SL, під'єднаними до  AAN-100, окремі цифрові реле ADA-10/11.
Завдяки потужній вбудованій логіці контролера AAN-32N у вигляді апарату внутрішніх змінних можливе програмування складних внутрішніх зв'язків і реакцій системи. Наявність апарату внутрішніх змінних також спрощує інтеграцію з системами сторонніх виробників, яка може бути виконана як на апаратному, так і на програмному рівнях.

СПЕЦИФІКАЦІЯ
