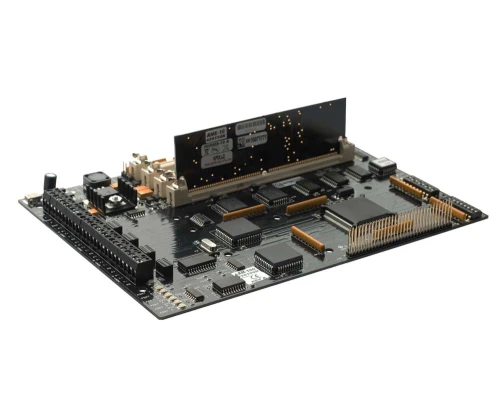

Контроллер Apollo AAN-100

Контроллер AAN-100 обеспечивает полный набор функций для осуществления контроля доступа и дистанционного управления системами технической безопасности. База данных карт и событий хранится в собственной памяти контроллера AAN-100. Несколько контроллеров AAN-100 могут быть объединены в систему для управления несколькими тысячами считывателей карт и охранных зон. Общий размер системы ограничивается только возможностями сети и программного обеспечения компьютера.

  Контроллер AAN-100 относится к типу “универсальных сетевых ” контроллеров  и работает под управлением программных комплексов APOLLO , а при нарушении связи переходит в автономный режим управления системой.
  Контроллер  AAN-100  поддерживает работу с централизованной и распределенной базой данных. После программирования контроллер и удаленные модули работают независимо от компьютера, а соединение с ним требуется только для отслеживания текущих событий и передачи отчетов о событиях в базу данных. Вся информация по предоставлению доступа и другим функциям хранится во внутренней памяти  AAN-100 - для выполнения этих операций не требуется постоянная связь с компьютером.
     Контроллер  AAN-100 подключается к компьютеру по Ethernet - через установленный на плате контроллера модуль ANI 100. либо по интерфейсу RS-232 - через установленный на плате контроллера модуль ASI 1 Контроллер  AAN-100не имеет ни релейных выходов, ни тревожных входов, их можно установить в максимально защищенном месте на значительном расстоянии от управляемых ими исполнительных устройств (замков, турникетов, шлагбаумов) и охранных зон.

В системе контроллер AAN-100 выполняет роль электронного логического устройства. Все функции, связанные с подключением считывателей СКУД, функции прямого управления исполнительными устройствами, охранными шлейфами, осуществляются через промежуточные интерфейсные модули/контроллеры АIM-1SL/2SL/4SL, которые подключаются к ним. Система обеспечивает работу со считывателями различных технологий.
В общем поддерживается до 32 считывателей на один контроллер AAN-32N. База данных карт и событий может храниться одновременно в центральных контроллерах AAN-32N и подключенных к ним модулях/контроллерах АIM-1SL/2SL/4SL. Сами модули подключаются к контроллерe AAN-100 по интерфейсу RS-485, либо по локальной сети Ethernet, учитывая реальную ситуацию на объекте и желание заказчика. Таким образом, с помощью системы контроля доступа Apollo возможны три уровня дублирования базы данных.

Охранные шлейфы подключаются к охранным панелям АIO-168/16 по 16 зон каждая - всего до 512 шлейфов на один контроллер AAN-100. Также есть возможность использовать до 32-х релейных панелей AIO-8 на 8 релейных выходов - всего до 256 управляемых релейных выходов, плюс еще подключение дополнительных охранных шлейфов "NC" типа на интерфейсных модулях/контроллерах АIM-1SL/2SL/4SL из расчета 1 считыватель - 1 дополнительный вход.

Контроллер AAN-100 поддерживает работу до 4-х панелей отображения состояния охранной сигнализации ASA-72 на панелях AIO-168/16 или состояния заградительных устройств (двери, турникет и т.д.), подключенных через модули АIM-1SL/2SL/4SL к AAN-100. Для управления доступом на этажи можно использовать до 4-х специализированных лифтовых модулей AIM-1ELE.

ОСОБЕННОСТИ И ВОЗМОЖНОСТИ

• динамически распределяемая оперативная память (1 Мб):
• до 139’729 карт
• до 65’535 событий
• расширение оперативной памяти (до 8 Мб):
• до 1’240’734 карт
• до 65’535 событий
• 255 уровней доступа / 255 групп охранных зон
• 127 временных зон /100 праздников/ до 6 интервалов в каждой временной зоне
• до 38 уровней доступа, назначенных на одну карту
• управление сроком действия карты
• механизм внутренних переменных
• зональный и временной контроль повторного входа
• до 96 считывателей карт (магнитных, proximity, smart, биометрических и пр.)
• считыватели подключаются через интерфейсные модули/контроллеры AIM-1SL/2SL/4SL
• до 512 шлейфов охранной сигнализации (на AIO-168/16)
• до 96 дополнительных охранных шлейфов NC (на AIM-1SL/2SL/4SL)
• до 96 релейных выходов управления замком (на AIM-1SL/2SL/4SL)
• до 256  управляемых релейных выходов (на AIO-168/8)
• до 96 дополнительных релейных выходов (на AIM-1SL/2SL/4SL)
• интерфейс для связи с компьютером:
• RS-232 (используя модуль ASI-1 с драйвером ASM-23)
• Ethernet (используя модуль ANI-100)
• интерфейс для связи с периферийными устройствами:
• RS-485 (используя драйверы ASM-48)
• Ethernet (используя модули ENI-110)
• управление лифтовым оборудованием (используя модуль AIM-1ELE)
• поддержка 4 панелей отображения состояния охранной сигнализации ASA-72
• батарея для аварийного хранения базы данных при отключении внешнего питания
• светодиодная индикация для отображения работы и диагностики системы

Для предотвращения интеллектуального взлома и попыток целенаправленного вывода из строя системы путем разрушения каналов связи, контроллер  AAN-100 может использовать специальные режимы работы шифрования трафика между контроллерами и периферийными модулями. Для предотвращения несанкционированного управления исполнительными устройствами (замками, турникетами и т.д.) путем получения доступа к каналам электропитания, можно использовать с модулями/контроллерами АIM-1SL/2SL/4SL, подключенными к AAN-100, отдельные цифровые реле ADA-10/11.
Благодаря мощной встроенной логике контроллера  AAN-100 в виде аппарата внутренних переменных возможно программирование сложных внутренних связей и реакций системы. Наличие аппарата внутренних переменных также упрощает интеграцию с системами сторонних производителей, которая может быть выполнена как на аппаратном, так и на программном уровнях.
