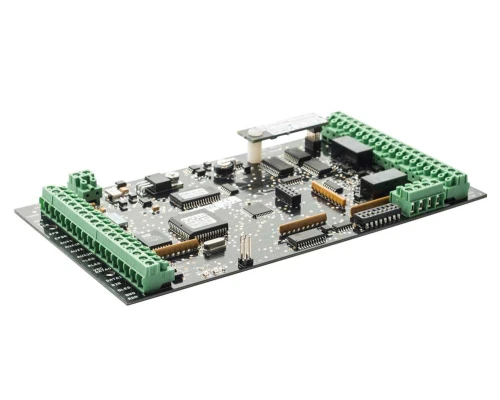

Контроллер Apollo AIM-2SL

Интерфейсный модуль/контроллер AIM-2SL относится к типу "универсальных сетевых" контроллеров, предназначенный как для прямого управления сегментом СКУД из 1-ой или 2-х точек доступа из программного комплекса APOLLO. В этом случае AIM-2SL  напрямую подключается к компьютеру по интерфейсу RS-232 через модуль ASM-23, устанавливаемый на плате контроллера, или по Ethernet через ENI-100.
   Также контроллер AIM-2SL  может выполняет роль подчиненного интерфейсного модуля в СКУД среднего и большого масштаба и подключается не напрямую к компьютеру, а к одному из центральных контроллеров: AAN-100, AAN-32S или AAN-32N. В таком случае, программирование и управление AIM-2SL осуществляется с помощью ПК с программным продуктом APOLLO через любой из указанных центральных контроллеров. Такое решение обеспечивает повышенную надежность за счет двухуровневого аппаратного резервирования баз данных и логики работы системы. К центральным контроллерам AIM-2SL подсоединяется через RS-485 через устанавливаемый на нем отдельный модуль ASM-48, или через Ethernet через модуль ENI-100.

 За счет встроенной Flash-памяти есть возможность хранить в AIM-2SL  информацию о пользовательских картах и событиях, происходящих на устройствах, подключенных к AIM-2SL. Объем памяти позволяет хранить 20000 карт/7000 событий. AIM-2SL способен работать в автономном режиме, при отсутствии связи с компьютером, поскольку, кроме номеров карт, сохраняет режимы работы считывателей, список временных зон и уровней доступа. Часы реального времени, установленные на плате AIM-2SL, обеспечивают привязку событий, происходящих в системе, ко времени, даже если AIM-2SL  работает в автономном режиме.
   К AIM-2SL можно подключить 2 считывателя, клавиатуры или 2 сдвоенных устройства считыватель + клавиатура с интерфейсами wiegand или clock-and-data. AIM-2SL поддерживает большинство распространенных на данный момент типов считывателей: proximity, smart, биометрических и т.д. На каждом из считывателей AIM-2SL позволяет использовать карты с 8-ю различными кодами организации (facility code).Один AIM-2SL может управлять 1 точкой доступа в режиме вход/выход за считывателем или 2 точками в режиме вход за считывателем, выход по кнопке.

    Пользователь имеет возможность выбора типа выходного реле: либо будут использоваться 2 реле, установленных на плате AIM-2SL, либо будут подключены внешние цифровые релейные модули ADA-10 или ADA-11.
Для выполнения охранных функций можно использовать 2 контролируемых входа (тип NC), расположенные на плате самого модуля/контроллера AIM-2SL. Если требуется большее количество охранных шлейфов, в одной системе с AIM-2SL можно использовать охранные панели AIO-168 и AIO-16 (на 16 контролируемых входов NO или NC).

    Контроллер AIM-2SL кроме стандартных режимов доступа поддерживает функцию зонального контроля повторного входа (antipassback). Во время автономной работы AIM-2SL, размер зоны ограничен 1 дверью (2 считывателя на входе и выходе). При работе под управлением центральных контроллеров AAN-100 или AAN-32N появляется еще временный antipassback, а зональный расширяется до 32 или 96 считывателей. Для систем среднего и крупного масштаба повышенная степень безопасности и надежности обеспечивается за счет разделения функций принятия решения и управления исполнительными устройствами между центральными контроллерами и периферийными модулями/контроллерами AIM-2SL.

    Для предотвращения интеллектуального взлома и попыток целенаправленного вывода из строя системы путем несанкционированного использования каналов связи, модуль/контроллер AIM-2SL может использовать специальные режимы работы. Для предотвращения манипулирования системой путем проникновения во внутренние каналы связи можно использовать шифрование трафика между центральными контроллерами и AIM-2SL

Завдяки вбудованій Flash-пам'яті є можливість зберігати в AIM-2SL інформацію про призначені для користувача карти та події, що відбуваються на пристроях, під'єднаних до AIM-2SL. Об'єм пам'яті дає змогу зберігати 20000 карт/7000 подій. AIM-2SL здатний працювати в автономному режимі, за відсутності зв'язку з комп'ютером, оскільки, окрім номерів карток, зберігає режими роботи зчитувачів, список часових зон і рівнів доступу. Годинник реального часу, встановлений на платі AIM-2SL, забезпечує прив'язку подій, що відбуваються в системі, до часу, навіть якщо AIM-2SL працює в автономному режимі.
   До AIM-2SL можна під'єднати 2 зчитувачі, клавіатури або 2 здвоєних пристрої зчитувач + клавіатура з інтерфейсами wiegand або clock-and-data. AIM-2SL підтримує більшість поширених на даний момент типів зчитувачів: proximity, smart, біометричних тощо. На кожному зі зчитувачів AIM-2SL дає змогу використовувати картки з 8-ма різними кодами організації (facility code). Один AIM-2SL може керувати 1 точкою доступу в режимі вхід/вихід за зчитувачем або 2 точками в режимі вхід за зчитувачем, вихід за кнопкою.

ОСОБЕННОСТИ И ВОЗМОЖНОСТИ

• память до  20’000 карт и до 7’000 событий
• 255 уровней доступа
• 127 временных зон /100 праздников/ до 6 интервалов в каждой временной зоне
• до 38 уровней доступа, назначенных на одну карту
• зональный контроль повторного входа (как самостоятельный контроллер)
• зональный и временной контроль повторного входа (под управлением центральных контроллеров)
• до 2 считывателей/клавиатур  с форматом wiegand или clock-and-data (proximity, smart, биометрических и пр.)
• до 2 релейных выходов управления замком
• до 1 дополнительного релейного выхода
• до 8-ми кодов организации (facility code)
• подключение до 8-ми внешних цифровых релейных модулей ADA-10/11
• 4 входа (2 дверного контакта, 2 кнопки выхода)*
• 4 входа (1 дверного контакта, 1 кнопка выхода, 2 дополнительных) **
• возможность замены интерфейсных драйверов непосредственно на объекте
• часы реального времени
• возможность обновления встроенного программного обеспечения, хранящаяся во флэш-памяти, непосредственно на объекте
• интерфейс для связи с компьютером:
• RS-232 (с аппаратным драйвером ASM-23)
• Ethernet (с аппаратным драйвером ENI-100)
• интерфейс для связи с центральными контроллерами AAN-100, AAN-32S или AAN-32N:
• RS-485 (с аппаратным драйвером ASM-48)
• Ethernet (с аппаратным драйвером ENI-100 или конвертером ENI-110)
• светодиодная индикация для отображения работы и диагностики системы

* управление двумя УПУ в режиме вход по считывателю, выход по кнопке
** управление одним УПУ в режиме вход/выход по считывателю

ОСОБЛИВОСТІ ТА МОЖЛИВОСТІ

• пам'ять до 20'000 карт і до 7'000 подій
• 255 рівнів доступу
• 127 часових зон /100 свят/ до 6 інтервалів у кожній часовій зоні
• до 38 рівнів доступу, призначених на одну карту
• зональний контроль повторного входу (як самостійний контролер)
• зональний і тимчасовий контроль повторного входу (під керуванням центральних контролерів)
• до 2 зчитувачів/клавіатур із форматом wiegand або clock-and-data (proximity, smart, біометричних тощо)
• до 2 релейних виходів керування замком
• до 1 додаткового релейного виходу
• до 8-ми кодів організації (facility code)
• підключення до 8-ми зовнішніх цифрових релейних модулів ADA-10/11
• 4 входи (2 дверні контакти, 2 кнопки виходу)*
• 4 входи (1 дверного контакту, 1 кнопка виходу, 2 додаткових)**
• можливість заміни інтерфейсних драйверів безпосередньо на об'єкті
• годинник реального часу
• можливість оновлення вбудованого програмного забезпечення, що зберігається у флеш-пам'яті, безпосередньо на об'єкті
• інтерфейс для зв'язку з комп'ютером:
• RS-232 (з апаратним драйвером ASM-23)
• Ethernet (з апаратним драйвером ENI-100)
• інтерфейс для зв'язку з центральними контролерами AAN-100, AAN-32S або AAN-32N:
• RS-485 (з апаратним драйвером ASM-48)
• Ethernet (з апаратним драйвером ENI-100 або конвертером ENI-110)
• світлодіодна індикація для відображення роботи та діагностики системи

* керування двома УПУ в режимі вхід за зчитувачем, вихід за кнопкою
** керування одним УПУ в режимі вхід/вихід за зчитувачем

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
