Модулятор IP в QAM DEXIN NDS3344C
| Завантаження | Розмір | |
|---|---|---|
| Документація | 351.02KB | Завантажити |

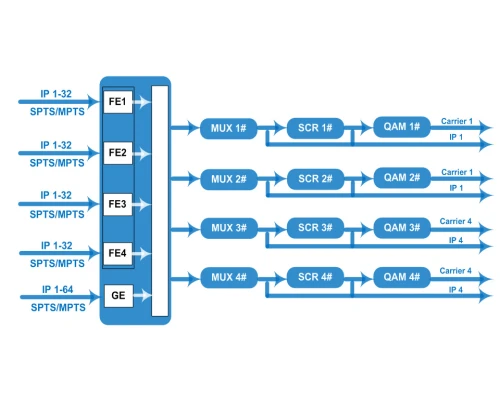

Модулятор IP QAM NDS3344C — це універсальний пристрій, інтегрований із мультиплексуванням, скремблюванням і модуляцією в одному корпусі. Він підтримує вхід 192 IP (SPTS/MPTS) через UDP/RTP із 4 портами Ethernet FE та 1 портом GE. Після процесу мультиплексування, скремблування та модуляції він дає вихід 4 суміжних несучих DVB-C (30 МГц ~ 1000 МГц) через вихідний радіочастотний інтерфейс. Щоб задовольнити різноманітні вимоги клієнтів, цей пристрій також оснащено 1 портом даних для виведення 4 IP (SPTS/MPTS) через протокол UDP.
Завдяки низькій вартості та високій продуктивності NDS3344C добре адаптується до системи IPTV
Технічні характеристики:
|
Вхід |
Вхідний інтерфейс |
512 × 4 IP входу , 4 100M Ethernet- порт |
|
Протокол |
TS по UDP / RTP / RTSP, одноадресні та багатоадресні, IGMP V2 / V3 |
|
|
Швидкість передачі |
Макс 80Mbps для кожного входу FE |
|
|
MUX |
Вхідний канал |
512 |
|
Вихідний канал |
4 |
|
|
Максимальний PIDs |
748 для кожного каналу |
|
|
Функції |
PID перепризначення (авто / в ручну за бажанням), PCR точна регулювання , PSI / SI таблиці, автоматичне генерація |
|
|
Параметри скремблер |
Мах Simulcrypt CA |
4 |
|
Стандарт |
ETR289, ETSI 101197, ETSI 103197 |
|
|
Підключення |
Локальне/віддалене підключення |
|
|
Параметри модулятора |
QAM |
4 несуміжні QAM |
|
Стандарт |
EN300429 / ITU-TJ.83A / B / C |
|
|
Символьна швидкість |
5,0 ~ 9.0Msps, 1ksps крок |
|
|
Модуляція |
16, 32, 64, 128, 256 QAM |
|
|
FEC |
RS (204, 188) |
|
|
RF вихід |
Інтерфейс |
1 F Вихід для 4 QAM, 75Ω імпеданс |
|
RF діапазон |
30 ~ 1000MHz, 1kHz крок |
|
|
Вихідний рівень |
-10dBm ~ + 0dBm (96 ~ 106dbμV), 0.1дБ крок |
|
|
MER |
≥ 40дБ |
|
|
ACLR |
-60 дБн |
|
|
TS вихід |
4 Виходи IP по UDP / RTP / RTSP, одноадресна/багатоадресна, 1х 100M Ethernet порти ( опція ) |
|
|
Система |
Програмне забезпечення для управління мережею (NMS) з підтримкою WEB |
|
|
Основні |
Габарити |
430мм × 180мм × 44мм |
|
Вага |
3кг |
|
|
Діапазон робочих температур |
0 ~ 45 ℃ |
|
|
Живлення |
220 В змінного струму ±10%, 50/60Hz |
|
|
Споживана потужність |
15,4 Вт |
|
