IP модулятор c QAM DEXIN NDS3344C
| Загрузки | Размер | |
|---|---|---|
| Документация | 351.02KB | Загрузить |

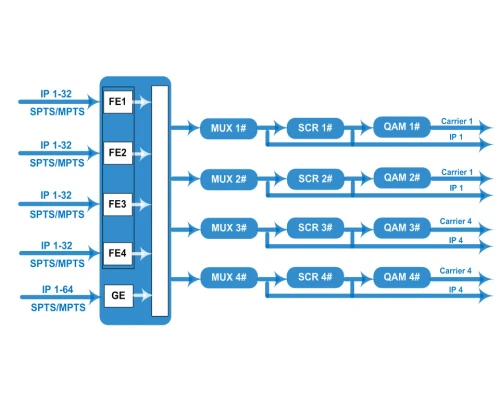

Модулятор IP QAM NDS3344C – это универсальное устройство, интегрированное с мультиплексированием, скремблированием и модуляцией в одном корпусе. Он поддерживает вход 192 IP (SPTS/MPTS) через UDP/RTP с 4 портами Ethernet FE и 1 портом GE. После процесса мультиплексирования, скремблирования и модуляции он дает выход 4 смежных DVB-C несущих (30 МГц ~ 1000 МГц) через исходный радиочастотный интерфейс. Чтобы удовлетворить различные требования клиентов, устройство также оснащено 1 портом данных для вывода 4 IP (SPTS/MPTS) через протокол UDP.
Благодаря низкой стоимости и высокой производительности NDS3344C хорошо адаптируется к системе IPTV
Технические характеристики:
|
Вход |
Входной интерфейс |
512 × 4 IP входа, 4 100M Ethernet-порт |
|
Протокол |
TS по UDP / RTP / RTSP, одноадресные и многоадресные, IGMP V2 / V3 |
|
|
Скорость передачи |
Макс 80Mbps для каждого входа FE |
|
|
MUX |
Входной канал |
512 |
|
Выходной канал |
4 |
|
|
Максимальный PIDs |
748 для каждого канала |
|
|
Функции |
PID переназначение (авто / вручную по желанию), PCR точная регулировка, PSI / SI таблицы, автоматическая генерация |
|
|
Параметры скремблера |
Мах Simulcrypt CA |
4 |
|
Стандарт |
ETR289, ETSI 101 197, ETSI 103 197 |
|
|
Подключение |
Локальное / удаленное подключение |
|
|
Параметры модулятора |
QAM |
4 несмежных QAM |
|
Стандарт |
EN300 429 / ITU-T J.83A / B / C |
|
|
Символьная скорость |
5,0 ~ 9.0Msps, 1ksps шаг |
|
|
Модуляция |
16, 32, 64, 128, 256QAM |
|
|
FEC |
RS (204, 188) |
|
|
RF выход |
Интерфейс |
1 F Вывод для 4 QAM, 75Ω импеданс |
|
RF диапазон |
30 ~ 1000MHz, 1kHz шаг |
|
|
Выходной уровень |
-10dBm ~ + 0dBm (96 ~ 106dbμV), 0.1дБ шаг |
|
|
MER |
≥ 40дБ |
|
|
ACLR |
-60 дБн |
|
|
TS выход |
4 Выхода IP по UDP / RTP / RTSP, одноадресная / многоадресная, 1х 100M Ethernet порты ( опция ) |
|
|
Система |
Программное обеспечение для управления сетью (NMS) с поддержкой WEB |
|
|
Основные |
Габариты |
430мм × 180мм × 44мм |
|
Вес |
3кг |
|
|
Диапазон рабочих температур |
0 ~ 45 ℃ |
|
|
Питание |
220 В переменного тока ± 10%, 50 / 60Hz |
|
|
Потребляемая мощность |
15,4 Вт |
|
