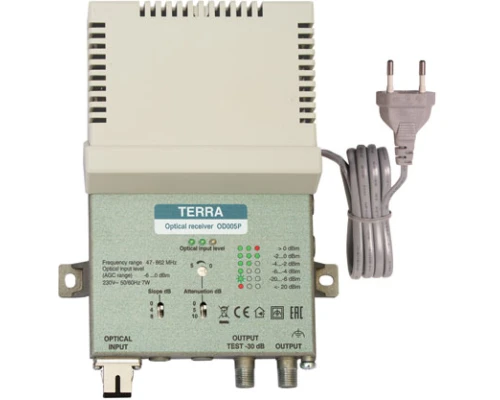

Оптичний приймач OD005P
| Завантаження | Розмір | |
|---|---|---|
| Дані | 142.91KB | Завантажити |
| Інструкція | 1.02MB | Завантажити |
Приймач оптичний OD005P призначений для перетворення сигналів з оптичного в електричний. Пристрій оснащений оптичним контролем рівня та оптичним індикатором вхідної потужності, а також двонаправленою вихідною контрольною точкою для спрощення вимірювання, налаштування та усунення несправностей.
Приймач OD005P живиться від мережі 230 В~.
Прилад призначений тільки для використання в приміщенні.
Технічні характеристики
|
ТИП |
ОД005П |
||||
|
Оптичний |
довжина оптичної хвилі |
1100-1600 нм |
|||
|
рівень оптичного входу (діапазон АРУ) |
-6 ...0 дБм |
||||
|
оптичні зворотні втрати |
> 40 дБ |
||||
|
щільність шумового струму |
≤ 6,5 пА/√Гц |
||||
|
РЧ-вихід |
Діапазон частот |
47–862 МГц |
|||
|
імпеданс |
75 Ом |
||||
|
зворотні втрати |
≥ 14 дБ на частоті 40 МГц -1,5 дБ/окт., але не менше 10 дБ |
||||
|
частотна характеристика |
± 0,75 дБ |
||||
|
вихідний рівень (контрольований АРУ, 4,9% OMI) |
106 дБмкВ |
||||
|
вихідний рівень CTB (EN60728-3)* |
107 дБмкВ (42 канал) |
||||
|
вихідний рівень CSO (EN60728-3)* |
107 дБмкВ (42 канал) |
||||
|
міжкаскадний атенюатор |
0-15 дБ |
||||
|
міжкаскадний эквалайзер |
0/4/8 дБ |
||||
|
втрати в контрольній точці |
-30 ± 0,7 дБ |
||||
|
Споживана потужність |
230 В~ 50/60 Гц 7 Вт |
||||
|
Діапазон робочих температур |
-20°С ÷ +50°С |
||||
|
Розміри/вага (в упаковці) |
135x180x52 мм/0,7 кг |
||||
* вихідний рівень (CTB, CSO) виміряно з міжкаскадним еквалайзером 8 дБ
