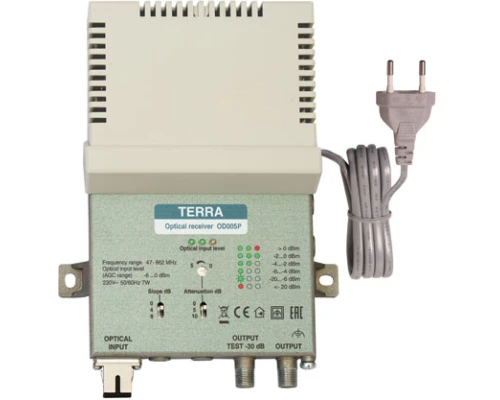

Оптический приемник OD005P
Приемник оптический OD005P предназначен для преобразования сигналов из оптического в электрический. Устройство оснащено оптическим контролем уровня и оптическим индикатором входной мощности, а также двунаправленной выходной контрольной точкой для упрощения измерения, настройки и устранения неисправностей.
Приемник OD005P питается от сети 230 В~.
Прибор предназначен только для использования в помещении.
|
ТИП |
ОД005П |
||||
|
Оптический |
длина оптической волны |
1100-1600 нм |
|||
|
уровень оптического входа (диапазон АРУ) |
-6 ...0 дБм |
||||
|
оптические обратные потери |
> 40 дБ |
||||
|
плотность шумового тока |
≤ 6,5 пА/√Гц |
||||
|
РЧ-выход |
Диапазон частот |
47–862 МГц |
|||
|
импеданс |
75 Ом |
||||
|
обратные потери |
≥ 14 дБ на частоте 40 МГц -1,5 дБ/окт., но не менее 10 дБ |
||||
|
частотная характеристика |
± 0,75 дБ |
||||
|
выходной уровень (контролируемый АРУ, 4,9% OMI) |
106 дБмкВ |
||||
|
выходной уровень CTB (EN60728-3)* |
107 дБмкВ (42 канала) |
||||
|
выходной уровень CSO (EN60728-3)* |
107 дБмкВ (42 канала) |
||||
|
межкаскадный аттенюатор |
0-15 дБ |
||||
|
межкаскадный эквалайзер |
0/4/8 дБ |
||||
|
потеря в контрольной точке |
-30 ± 0,7 дБ |
||||
|
Потребляемая мощность |
230 В~ 50/60 Гц 7 Вт |
||||
|
Диапазон рабочих температур |
-20°С ÷ +50°С |
||||
|
Размеры/Вес (в упаковке) |
135x180x52 мм/0,7 кг |
||||
* выходной уровень (CTB, CSO) измерен с межкаскадным эквалайзером 8 дБ
