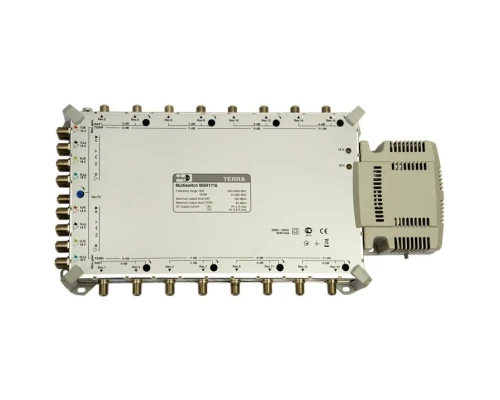

Радіальний мультисвіч TERRA MSR1716
Terra MSR1716 — радіальний мультисвіч 17×16 для SAT і наземного TV
Terra MSR1716 — професійний радіальний мультисвіч, який забезпечує розподіл 16 поляризацій супутникового сигналу (SAT IF) та наземного телевізійного сигналу (TV) до 16 абонентів по схемі «зірка» зі вбудованим живленням і надійним захистом.
Основні переваги:
- Індивідуальне регулювання посилення SAT IF для кожної пари виходів (–6 … 0 дБ для 1–4, до –9 … –3 дБ для 13–16) :contentReference[oaicite:1]{index=1}
- Регулювання наземного сигналу (Terrestrial TV) – від –8 … –5 дБ до –11 дБ :contentReference[oaicite:2]{index=2}
- Високий рівень вихідного сигналу: до 100 dBµV для SAT IF; 94 – 88 dBµV для наземного TV :contentReference[oaicite:3]{index=3}
- Вбудоване живлення з LED-індикацією захисту від короткого замикання та перевантаження :contentReference[oaicite:4]{index=4}
Технічні характеристики
| Параметр | Значення |
|---|---|
| Тип | Радіальний мультисвіч 17 входів (16 SAT + TERR) → 16 виходів |
| Частотний діапазон SAT IF | 950–2400 МГц |
| Частотний діапазон Terrestrial TV | 47–862 МГц |
| Посилення SAT IF (виходи 1–4) | –6 … 0 дБ |
| Посилення SAT IF (виходи 13–16) | –9 … –3 дБ |
| Посилення TV (виходи 1–4) | –8 … –5 дБ |
| Посилення TV (виходи 13–16) | –11 дБ |
| Рівень вихідного сигналу SAT IF | 100 dBµV (IMD3=35 дБ) |
| Рівень вихідного сигналу TV | 94 – 88 dBµV |
| Розв’язка між SAT входами | > 25 дБ |
| Розв’язка між виходами | > 40 дБ |
| Живлення через RF входи | H/Lo, H/Hi – 18 В; V/Lo, V/Hi – 14 В |
| Струм живлення +18 В | < 2 A |
| Струм живлення +14 В | < 0.6 A |
| Споживання струму від ресивера | < 90 мA |
| Управління | DiSEqC 1.0 / 2.0 або сумісні |
| Потужність споживання | 3 Вт (без навантаження), до 55 Вт з навантаженням :contentReference[oaicite:5]{index=5} |
| Температурний діапазон | –20 °C … +50 °C |
| Габарити / Вага | 360×190×55 мм / ≈ 1.7 кг |
Локація
Країна-виробник товару
Литва
