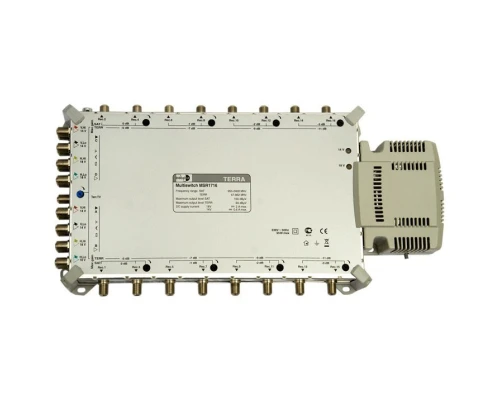

Мультисвич радиальный TERRA MSR1716
Terra MSR1716 — радиальный мультисвитч 17×16 для SAT и наземного TV
Terra MSR1716 — профессиональный радиальный мультисвитч с 16 спутниковыми поляризациями (SAT IF) и наземным сигналом TV, распределяющий их до 16 абонентов по схеме «звезда», с встроенным питанием и защитой.
Основные преимущества:
- Индивидуальная регулировка усиления SAT IF на каждой паре выходов (–6 … 0 дБ для 1–4, до –9 … –3 дБ для 13–16) :contentReference[oaicite:6]{index=6}
- Регулировка наземного TV – от –8 … –5 дБ до –11 дБ :contentReference[oaicite:7]{index=7}
- Высокий уровень сигнала: до 100 dBµV для SAT IF; 94 – 88 dBµV для наземного TV :contentReference[oaicite:8]{index=8}
- Встроенное питание с защитой от короткого замыкания и перегрузки, с LED-индикацией :contentReference[oaicite:9]{index=9}
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Радиальный мультисвитч 17 входов (16 SAT + TERR) → 16 выходов |
| Диапазон частот SAT IF | 950–2400 МГц |
| Диапазон частот Terrestrial TV | 47–862 МГц |
| Усиление SAT IF (выходы 1–4) | –6 … 0 дБ |
| Усиление SAT IF (выходы 13–16) | –9 … –3 дБ |
| Усиление TV (выходы 1–4) | –8 … –5 дБ |
| Усиление TV (выходы 13–16) | –11 дБ |
| Уровень выходного сигнала SAT IF | 100 dBµV (IMD3=35 дБ) |
| Уровень выходного сигнала TV | 94 – 88 dBµV |
| Развязка между SAT входами | > 25 дБ |
| Развязка между выходами | > 40 дБ |
| Питание через RF входы | H/Lo, H/Hi – 18 В; V/Lo, V/Hi – 14 В |
| Ток питания +18 В | < 2 A |
| Ток питания +14 В | < 0.6 A |
| Потребление тока от ресивера | < 90 мA |
| Управление | DiSEqC 1.0 / 2.0 или совместимые |
| Потребляемая мощность | 3 Вт (без нагрузки), до 55 Вт с нагрузкой :contentReference[oaicite:10]{index=10} |
| Рабочая температура | –20 °C … +50 °C |
| Габариты / Вес | 360×190×55 мм / ≈ 1.7 кг |
Локация
Страна-производитель товара
Литва
