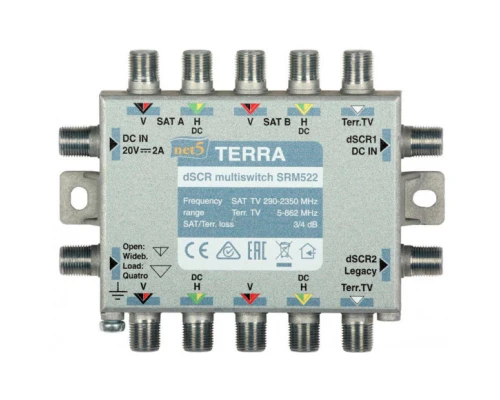

Каскадируемый мультисвитч unicable Terra SRM522
Terra SRM522 — каскадный Unicable (dSCR) мультисвитч 5→2
Terra SRM522 — это профессиональный каскадный однокабельный мультисвитч с 4 входами SAT IF и 1 входом Terr. TV, а также 2 выходами (dSCR и Legacy). Поддерживает стандарты Unicable I (EN50494) и Unicable II (EN50607), что позволяет подключать до 32 абонентов по одному кабелю. Имеет пассивный путь для эфирного сигнала и литой металлический корпус для надёжной работы.
Мультисвитчи Terra SRM522 используют с Головными станциями для того, чтобы подавать сигнал на трансмодуляторы только нужных спутниковых частот, обеспечивая большее количество телевизионных каналов в кабельной сети при использовании меньшего количества трансмодуляторов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество входов | 4 × SAT IF + 1 × Terr. TV |
| Количество выходов | 2 (dSCR + Legacy) |
| Частотный диапазон SAT IF | 290–2350 MHz (вход) / 950–2150 MHz (выход) |
| Частотный диапазон Terr. TV | 5–862 MHz (пассивный тракт) |
| Режимы работы | dSCR (Unicable II, до 32 UB) / Legacy / Static (IF/IF) |
| Поддержка стандартов | EN50494 (Unicable I), EN50607 (Unicable II) |
| AGC / уровень выхода | dSCR: 84 дБµВ; Legacy: 78 дБµВ |
| Потери пассивного ТВ тракта | ~11 дБ |
| Потери SAT IF / Terr. TV | SAT IF: 3–4 дБ; Terr. TV: 4 дБ |
| Питание | 20 V DC (до 2 A по линии) |
| Сигналы управления | EN50494, EN50607, DiSEqC |
| Размеры | 116 × 91 × 25.5 мм |
| Вес | 0.28 кг |
| Рабочая температура | –20 °C…+50 °C |
* Устройство поддерживает каскадное соединение, имеет высокий уровень экранирования и стабильную работу в SMATV-системах.
