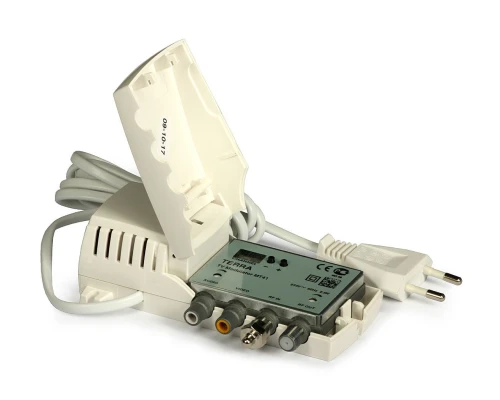

Модулятор моно Terra MT41
| Загрузки | Размер | |
|---|---|---|
| MT414757 (1).pdf | 147.68KB | Загрузить |
Телевизионный модулятор с двухполосной модуляцией Terra MT41 используется для преобразования сигнала с низкочастотного в высокочастотный дециметровый диапазон с 21 по 69 канал.
|
ТИП |
МТ41 |
||||
|
Видео вход |
Диапазон частот |
20 Гц - 6 МГц |
|||
|
уровень/сопротивление |
1 В ± 0,1 В/75 Ом |
||||
|
Аудио ввод |
Диапазон частот |
20 Гц - 15 кГц |
|||
|
регулировка уровня |
0÷7 дБ |
||||
|
уровень/сопротивление/отклонение |
775 мВ RMS/10 кОм/50 кГц |
||||
|
РЧ-выход |
уровень (типовой)/импеданс |
90 дБмкВ/75 Ом |
|||
|
регулировка уровня |
0÷-20 дБ |
||||
|
выходные каналы |
пр. |
Г/Ч/И/Л/К/М/Н/Аи |
|||
|
Диапазон частот |
пр. |
470–862 МГц |
|||
|
Частота звуковой поднесущей |
пр. |
4,5 МГц, 5,5 МГц, 6,0 МГц, 6,5 МГц |
|||
|
Частота второй звуковой поднесущей |
пр. |
- |
|||
|
Диапазон точной настройки несущей частоты видеосигнала |
пр. |
±2,25 МГц макс. с шагом 0,25 МГц |
|||
|
Объединение через потерю |
1,5 дБ |
||||
|
Диапазон частот объединения ВЧ |
5–862 МГц |
||||
|
Соотношение аудио/видео |
пр. |
12/16 дБ |
|||
|
Глубина амплитудной модуляции, тип. |
81 % |
||||
|
Отношение сигнал/шум, взвешенное |
≥55 дБ |
||||
|
Потребляемая мощность |
230 В~ 50/60 Гц 3,5 Вт |
||||
|
Диапазон рабочих температур |
-10° ÷ + 50°С |
||||
|
Размеры/Вес (в упаковке) |
133x63x39 мм/0,36 кг |
||||
пр. программное управление
