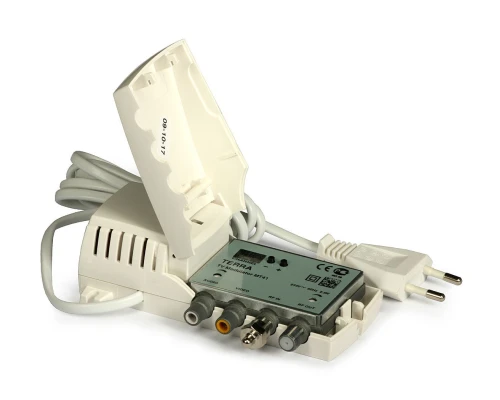

ТВ модулятор моно TERRA MT41
| Завантаження | Розмір | |
|---|---|---|
| Документація | 147.68KB | Завантажити |
Телевізійний модулятор із двосмуговою модуляцією Terra MT41 використовується для перетворення сигналу з низькочастотного у високочастотний дециметровий діапазон з 21 по 69 канал.
|
ТИП |
МТ41 |
||||
|
Відео вхід |
Діапазон частот |
20 Гц - 6 МГц |
|||
|
рівень/опір |
1 В ± 0,1 В/75 Ом |
||||
|
Аудіо вхід |
Діапазон частот |
20 Гц - 15 кГц |
|||
|
регулювання рівня |
0÷7 дБ |
||||
|
рівень/опір/відключення |
775 мВ RMS/10 кОм/50 кГц |
||||
|
ВЧ-вихід |
рівень (типовой)/імпеданс |
90 дБмкВ/75 Ом |
|||
|
регулювання рівня |
0÷-20 дБ |
||||
|
вихідні каналы |
пр. |
G/H/I/L/K/M/N/Au |
|||
|
Діапазон частот |
пр. |
470–862 МГц |
|||
|
Частота звукової піднесущої |
пр. |
4,5 МГц, 5,5 МГц, 6,0 МГц, 6,5 МГц |
|||
|
Частота в звукової піднесущої |
пр. |
- |
|||
|
Діапазон точного налаштування несущої частоти відеосигнала |
пр. |
±2,25 МГц макс. з шагом 0,25 МГц |
|||
|
Діапазон частот объединения ВЧ |
5–862 МГц |
||||
|
Відношення аудио/видео |
пр. |
12/16 дБ |
|||
|
Глубина амплітудної модуляції, тип. |
81 % |
||||
|
Відношення сигнал/шум |
≥55 дБ |
||||
|
Споживча потужність |
230 В~ 50/60 Гц 3,5 Вт |
||||
|
Діапазон рабочих температур |
-10° ÷ + 50°С |
||||
|
Разміри/Вага (в упаковці) |
133x63x39 мм/0,36 кг |
||||
пр. програмне управління
