Турнікет TRS 370
| Завантаження | Розмір | |
|---|---|---|
| Паспорт | 214.77KB | Завантажити |
| Опис | 4.93MB | Завантажити |
Турнікет TRS 370 є одностулковим турнікетом з 3 стулками, що дозволяє пішоходам легко проходити в сегменті 120°. Турнікети цієї серії є двоспрямованими та активуються вручну. Вони також можуть бути пов'язані разом у лінію. Повноростові турнікети серії TRS 37x призначені для забезпечення надійного контролю доступу та керування потоком людей.
Більш ніж 40-річний досвід бельгійського виробника AUTOMATIC SYSTEMS, надійність конструкції та повна автономія роблять їх особливо придатними для зовнішньої безпеки об'єктів з інтенсивним рухом, таких як промислові, спортивні та торгові комплекси, офіси, аеропорти, електростанції, парки розваг, військові бази, автостоянки і т. д. Моделі турнікетів TRS 370 є дуже надійними, середня кількість циклів (MСBF) напрацювань на відмову становить 3 000 000.

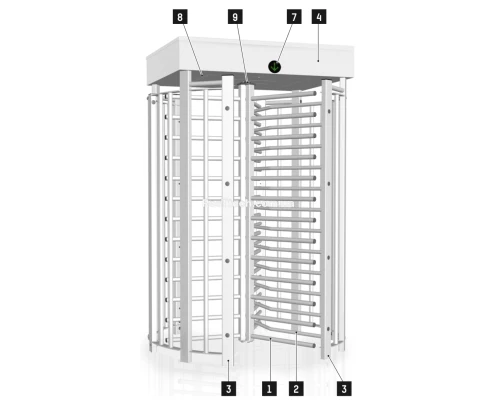

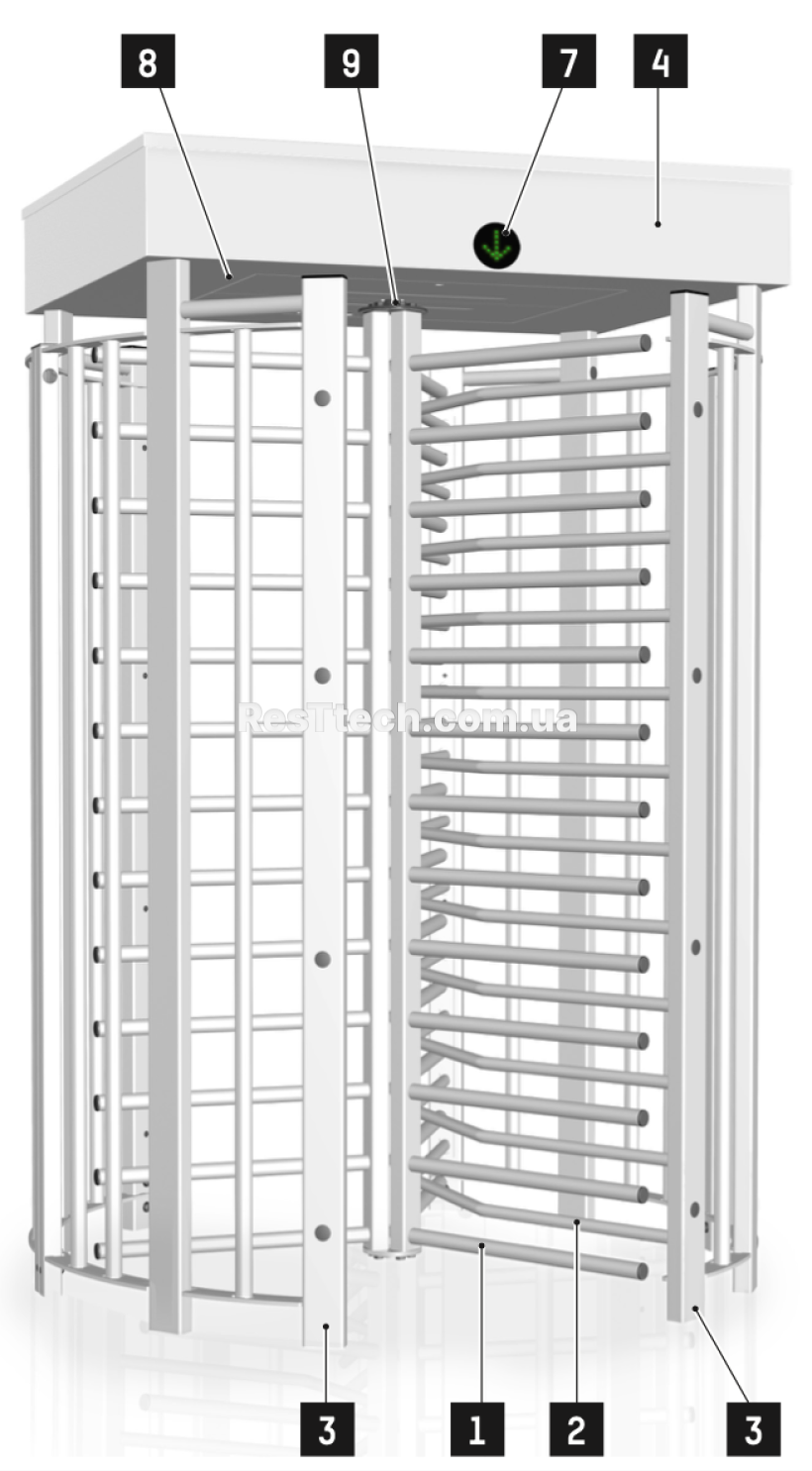

ОПИС
1. Перешкода, що обертається, з трьома гребенями,
розташованими під кутом 120 ° один до одного.
Кожен гребінець складається із сталевих трубок,
приварених до вертикальної стійки. всі
виріб кріпиться до верхньої обертової
частини та до нижнього центрального колісного диска.
2. Стаціонарний гребінець, що обмежує
прохід на половину турнікету, що складається з
сталевих труб, прикручених до вертикальних
стійки нерухомої панелі (3).
3. Нерухлива панель, що обмежує
прохід, що складається з вертикальних трубчастих
сталевих профілів (прямокутних та круглих),
приварених до вигнутої пластини. Ця конструкція також підтримує верхню секцію коробчату (4).
4. Верхня частина короба, що містить механізм подачі (5) і панель управління (6), з листової сталі, з подвійними дверцятами, що замикаються замком і ключем. Ромбоподібний точковий дах для відведення води.
5. Механізм подачі у складі:
• Компенсуючі важелі з натяжними пружинами для утримання перешкод у нейтральному положенні після проходження.
• Гідравлічний демпфер уповільнює рух наприкінці циклу для підвищення зручності використання.
• Механізм, що перешкоджає поверненню перешкоди після повороту на 60°, що запобігає шахрайству при проході у зворотному напрямку.
• Електромагніт(и) та кулачки, що забезпечують механічну фіксацію перешкоди в нейтральному положенні
6. Пульт управління, основними функціями якого є:
• Параметри задаються за допомогою вбудованої клавіатури та РК-дисплея або через з'єднання Modbus з дистанційним керуванням.
• Блок управління для різних команд (зчитувачі, розблокування...) та відновлення інформації (положення, підрахунок...).
• Конфігурація керованого режиму роботи.
• Керування тимчасовими затримками (наприклад, відсутність проходу).
• Запам'ятовування запитів проходження.
7. Орієнтовні піктограми верхньої частини коробки.
8. Висвітлення проходу у верхній частині короба.
9. Пилозахищене ущільнення між центральною віссю перешкоди і верхньою коробчастою секцією.
10. Компанія Automatic Systems постачає болти із завуженою головкою для кріплення обладнання до твердої підлоги.
ОПЦІЇ
1. Підігрів до -35°С.
2. Нестандартний колір RAL.
3. Обробка виробу від агресивного сольового середовища.
4. Лопасті, що обертаються з нержавіючої сталі 304 - 3 лопаті під кутом 120° - Один прохід.
5. Лопасті, що обертаються, з антибактеріальним покриттям - 3 лопасті під кутом 120° - Один прохід.
6. Захист п'яти на нижніх плечах ротора – однопрохідний.
7. Навіс.
8. Дві (великі) коробки для інтеграції функцій контролю доступу – один прохід – напрямки A та B.
9. Світлодіодні піктограми на ящиках (односмугові) – напрямки A та B.
10. Кріпильна рама – Однопрохідна.
