Турнікет TRS PMR
| Завантаження | Розмір | |
|---|---|---|
| Паспорт | 214.77KB | Завантажити |
| Опис | 4.93MB | Завантажити |
Турнікет TRS PMR призначений для доступу людей з обмеженою рухливістю. Цілком автономний, міцний, TRS PMR розроблений для забезпечення безпеки відкритих багатолюдних об'єктів, таких як промислові підприємства, спортивні центри, торгові, офісні комплекси, аеропорти, електростанції, парки розваг, військові бази, автостоянки і т.д. Двері PRM є двонаправленими і доступні у версії з електроприводом або ручним керуванням. Ця конструкція ідеально поєднується з лінійкою продуктів TRS37x. Якість бельгійського виробника турнікетів AUTOMATIC SYSTEMS характеризується середньою кількістю циклів на відмову (MCBF): 1000 000 .

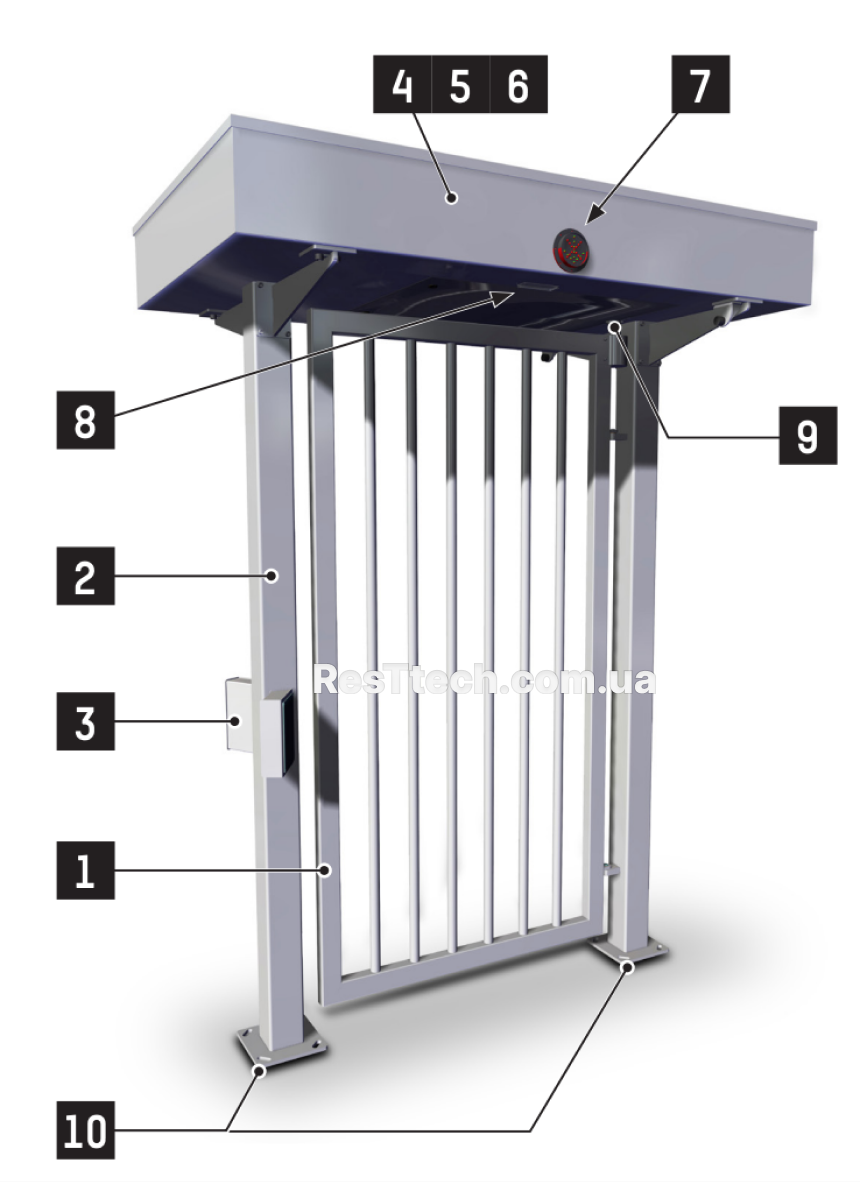

ОПИС

1. Двонаправлені двері PMR:
- Фіксація у положенні спокою
- Хвіртка відкривання в обох напрямках, на + 90° і
- 90 °
- Забезпечує ширину вільного проходу 1050 мм.
- Автоматичне повернення у становище центральний замок.
Рухлива частина хвіртки виготовлена із сталевих труб,
зварених на рамі та закріплена на верхньому роторі та нижньому шарнірі.
2. Нерухомі несучі стійки корпусу турнікету
3. Дві структурні стійки, що складаються із квадратних сталевих профілів, обмежують ширину проходу та підтримують верхній корпус та коробки зчитувача (додаткові елементи).
4. Верхній корпус, виготовлений із листового металу, поєднує в собі запірний механізм, механізм замку та логіку управління. Двері доступу захищені замками. У комплект входить дах із ромбовидною формою, забезпечує відвод води
5. Привідний механізм складається з:
Версія з ручним приводом:
- Компенсуючий важіль та пружини натягу, що утримують рухому перешкоду у положенні спокою після проходження.
- Гідравлічний амортизатор для плавного закриття.
- Електромагніт та кулачки, що забезпечують механічну фіксацію перешкоди у положенні спокою.
Версія з електроприводом:
- Безщітковий двигун 24 В у зборі.
- Шків та ремінна передача руху. Ремінь натягується натяжним роликом.
- Електромагніт та кулачки для механічної фіксації перешкоди у положенні спокою.
6. Логіка управління, основними особливостями якої є:
Версія з ручним керуванням:
- Налаштування параметрів за допомогою вбудованої клавіатури та ЖК-дисплея або через з'єднання Modbus з віддаленим контролером.
- Сполучна клемна колодка для підключення входів/виходів (зчитувачі, розблокування , ...) та отримання інформації (положення, ...).
- Конфігурація керованого режиму роботи.
- Управління таймером (повторне блокування після закінчення часу за відсутності проходу).
- запам'ятовування авторизації проходу.
Версія керування через мережу:
- Налаштування параметрів через вбудований веб-інтерфейс або через XML/RPC зв'язок із віддаленим контролером.
- Клемна колодка для різних команд (зчитувачі, розблокування тощо).
- Конфігурація керованого режиму роботи.
- управління тимчасовою затримкою (зокрема, затримка після проходу).
7. Піктограми орієнтації, розташовані перед верхнім корпусом, на обох напрямках.
8. Підсвічування дверей, вбудованих у верхній корпус.
9. Пилоуловлюючий пристрій між віссю дверей і верхнім корпусом.
10. Компанія Automatic Systems постачає гвинти, що розширюються, для кріплення обладнання на підлозі.
ОПЦІЇ
1. Розблокування за допомогою ключа.
2. Підігрів для роботи при температури до -35°C.
3. Нестандартний колір RAL.
4. Обробка виробу від агресивного солоного середовища.
5. Двері, що обертаються, з нержавіючої сталі 304.
6. Навіс.
7. Дві (великі) коробки для інтеграції функцій контролю доступу – одиночний прохід - напрямки A та B.
8. Світлодіодні піктограми на коробах (односмуговий проїзд) – напрямки A&B.
